    液壓系統是砼攪拌運輸車上車部分核心工作部件，其性能直接決定著整車的工作性能，它的正常運行是攪拌車良好技術狀況的一個重要標志。因此，做好液壓系統的設計計算與合理使用維護顯得尤為重要。

液壓系統的工作原理

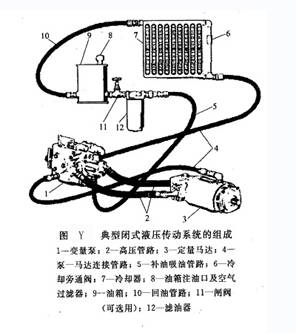

    圖Y是典型閉式液壓傳動系統組成圖，它是由雙向（伺服）變量柱塞液壓泵、定量柱塞液壓馬達以及油箱、冷卻器、濾油器、膠管等輔件組成。實際使用中，一般將6、7、9、11集成為一個整體，有利于安裝。動力通過底盤取力器傳送給液壓泵、液壓馬達、減速機、攪拌筒，使攪拌筒實現裝料、攪動、卸料等功能。

這是液壓一機械混合式驅動裝置，液壓系統是中間環節，其工作原理見圖Z。液壓系統為閉式，采用了手動伺服變量柱塞泵1（以下簡稱主泵）容積式無級調速。系統除了為完成工作所必要的主回路2（由主泵1和定量柱塞液壓馬達5組成）外，還有與主泵l同軸設置并裝成一體的輔助泵（齒輪泵）和由它組成的輔助低壓補油吸油回路8以及冷卻回油管路7等。輔助泵的液壓油一路通過兩個單向閥向主回路低壓區補油；一路經排量控制閥與調節主泵斜盤傾角的伺服液壓缸相通，組成液壓泵伺服變量機構的油路；還有一路經集成閥塊4中的梭形閥、低壓溢流閥進入主泵和定量柱塞液壓馬達（以下簡稱馬達）殼體，經回油管路7及冷卻器12回油箱11，對工作中的主泵和馬達進行潤滑和冷卻保護。

    為實現攪拌筒的變速和換向等功能，在主回路中設置了手動變量控制閥。它是主泵斜盤伺服液壓缸的隨動閥，與主泵斜盤配合，控制其排油量，并與主泵做成一體。工作中，可根據攪拌筒的不同工況操作此控制閥的手柄，實現攪拌筒的速度和轉向調節。此閥的操作手柄從中間位置向左、右的操作方向和幅度，相應控制主泵的斜盤方位和傾擺角度，決定主泵的排油方向和排油流量，從而通過馬達的轉換控制攪拌筒的轉向和轉速。因屬隨動控制，主泵流量的變化是連續的，因而可對攪拌筒實現無級調速。但為方便、準確地掌握不同工況時攪拌筒需要的轉速，一般在控制操作面板上應相應注明加料攪拌一攪動一停止一卸料四個位置，以示手柄應該操作的幅度。

    在主回路中，為了保證閉式傳動系統的正常工作，還設置了由兩個高壓溢流閥、一個梭形閥和一個低壓溢流閥組成的集成閥塊4，安裝在液壓馬達上。兩個高壓溢流閥不僅可以避免主回路在任何一個方向超載時造成對主泵或馬達的損壞，而且可起到制動作用。梭形閥在系統工作時給主回路低壓區提供一個溢流通道，并由低壓溢流閥保持低壓區的壓力，同時也使溢流油流入冷卻油路。

    冷卻油路用于帶走主泵和馬達在工作時所產生的熱量，保證它們的正常運轉。其油流由輔助泵的溢流閥和集成閥塊中的低壓溢流閥供給，在流經主泵和馬達的殼體后經冷卻器12實現降溫。

    當主泵空運轉時，梭形閥由回位彈簧保持中間封閉位置，輔助液壓泵的輸出油，將直接從主泵溢流閥供給主泵殼體冷卻，冷卻油不再進入馬達殼體。
