建筑與施工機械_砼泵車主液壓系統故障

   某公司的IPF-85B型砼泵車在路橋施工泵送大方量砼時突然出現故障：泵車在無負荷泵送時發動機轉速自1800r/min降至l500r/min；在主液壓缸換向時發動機轉速又降至1100r/min，此時臂架管即使在水平狀態，砼也泵送不出。

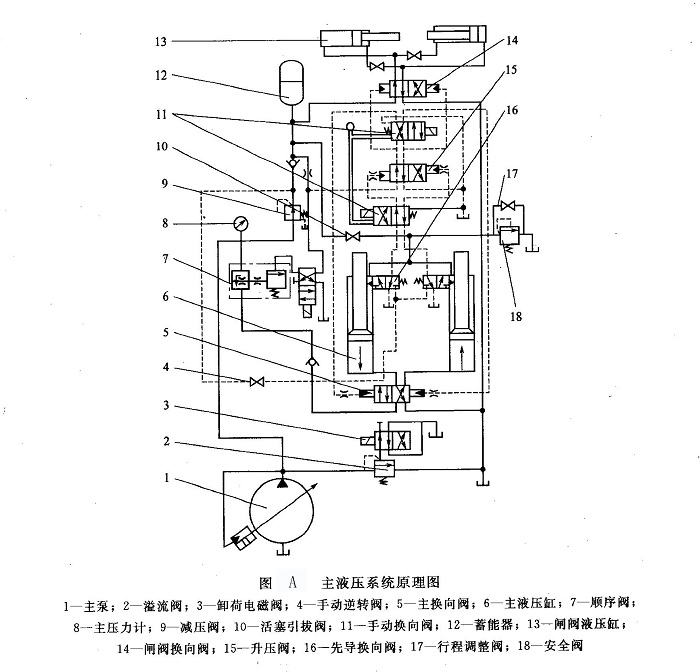

該機的主液壓系統原理如圖A所示。有人認為故障是發動機動力不足和主泵內泄引起的。為此，先對泵車進行了道路試驗，結果泵車在60km/h情況下仍能持續行駛，說明發動機動力良好；又將該機主油路進行強制升壓，即關閉手動逆轉閥4，主液壓系統壓力可達到28MPa，與規定壓力值相符，于是否定了主泵出故障的可能性；最終確認故障應在主油路的液壓元件上。

    可以引起泵送時和主液壓缸換向時發動機轉速下降的主要原因如下。

    ①減壓閥輸出壓力太低，減壓閥9的標準輸出壓力為21MPa，主泵壓力油經減壓閥后通過先導換向閥16控制升壓閥15換向，從而使閘閥換向閥14和主換向閥5換向。當減壓閥輸出壓力降低后，不但影響液壓系統對蓄能器12的充壓能力和速度，而且使升壓閥換向遲緩，導致主液壓缸6的活塞到位后換向不及時，進而增加主泵的負荷，表現為換向時發動機轉速下降、油壓上升。

    ②蓄能器氮氣壓力不足蓄能器的標準氣壓為7MPa，其主要作用是建立一個預壓，以保證閘閥液壓缸13先于主液壓缸動作，并保證閘閥換向閥和主換向閥迅速換向。氮氣壓力降低后(一般低于5MPa)，液壓系統預壓力降低，因而在每次升壓閥換向后，來自主泵的壓力油必須首先對蓄能器充壓以彌補壓力損失，在給油路充壓過程中由于閘閥換向閥和主換向閥不能及時動作，導致主液壓缸和閘閥液壓缸不能及時換向，致使主泵負荷增加，因而出現了換向時發動機轉速下降的現象。

    ③活塞引拔閥內泄活塞引拔閥10的作用是拉出砼缸活塞桿，當其出現輕度內泄后，主液壓缸無桿腔和有桿腔的壓差下降，主液壓缸動作過程中阻力增加，使主泵負荷加大，導致泵送時出現發動機轉速下降的現象。

    ④主換向閥節流孔不暢通節流孔的作用是平衡主換向閥5兩邊的壓差，以緩沖主換向閥換向時的沖擊力。節流孔不通暢可使兩邊的壓差變得很小，從而使主換向閥換向遲緩，引起主泵負荷增大，造成主液壓缸換向時發動機轉速下降。

    ⑤升壓閥閥芯、閘閥換向閥閥芯或主換向閥閥芯被卡  由主泵來的壓力油經減壓閥后一路使升壓閥動作，另一路給蓄能器充壓，并在升壓閥動作后促使閘閥換向閥和主換向閥動作。一旦閥芯卡滯，就會造成換向遲緩，引起發動機轉速下降。

根據上述原因進行一一排查，最終發現故障是主換向閥閥芯卡滯造成的。該閥芯是由一大閥芯及一鑲嵌的小閥芯組成，其結構如圖B所示。
