比例放大器典型產品

1．比例壓力閻用比例放大器

比例壓力閥常用的比例放大器有VT2000、VT2010、VT2013，這幾種比例放大器的功能類似，區別在于初始段電流情況不一樣，需根據具體的比例壓力閥來選用，而且僅適用比例電磁鐵阻抗為19.5Ω的比例壓力閥。對于電磁鐵阻抗為5.4Ω的比例壓力閥，需用VT-VSPA1-1比例放大器來控制，同時VT-VSPA1-1比例放大器通過內部開關切換，還可分別實現VT2000、VT2010、VT2013等放大器功能，用來控制比例電磁鐵阻抗為19.5Ω的比例壓力閥。

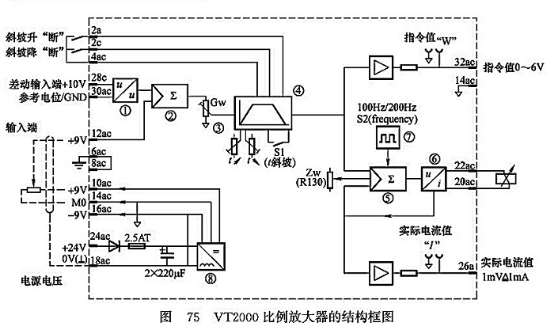

圖75所示為VT2000比例放大器的結構框圖。它主要由差動放大器①、加法器②、內部指令③、斜坡函數發生器④、電流調節器⑤、輸出級⑥、脈寬調制⑦和分壓器◎等組成。

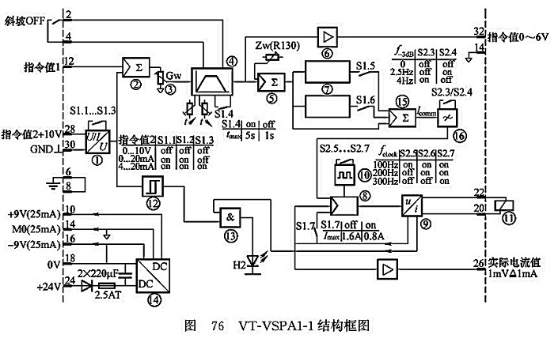

VT-VSPA1-1比例放大器比VT2000在功能上要強大，其內部結構與VT2000有一定的差別，但原理相似。圖76所示為VT-VSPA1-1的結構框圖，它主要有差動放大器①，加法器②、⑤、?，內部指令③，斜坡發生器④，典型曲線1和2的發生器⑥、⑦，電流調節器⑧，輸出級⑨，脈寬調制⑩，信號監測器?，監測器?及電源塊?等組成，圖76中?為比例電磁鐵。

2．比例方向閻用比例放大器

比例方向閥的形式多種多樣，所用的比例放大器也各不相同，在此介紹不帶電反饋的4WRZ型先導式比例方向閥所用的比例放大器。4WRZ型比例方向閥的電磁鐵阻抗又有19.5Ω和5.4Ω之分，對這兩種阻抗的比例方向閥分別用VT3006或VT3000和VT-VSPA250控制。實際上，這兩種放大器結構和功能相似，其最大的區別在于放大器輸出電流不同。

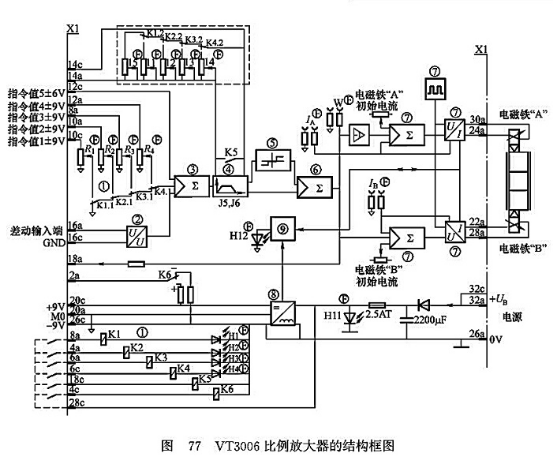

圖77所示為VT3006比例放大器的結構框圖，它主要有指令信號控制裝置①、差動放大器②、加法器③和⑥、斜坡發生器④、階躍函數發生器⑤、功率放大級⑦和電源⑧等組成。

VT-VSPA2-50可以分為T5和T1兩種，分別對應于VT3006和VT3000，T5能實現五個斜坡，而T1只能實現一個斜坡。圖78所示為VT-VSPA250T5型比例放大器結構框圖，它主要有指令信號控制裝置①、差動放大器②、加法器③和⑥、斜坡發生器④、階躍函數發生器⑤、PI調節器、輸出級⑧、電源⑨、監測器⑩等組成。

3．RexrothVT-VRPD-1型數字式雙路帶位移電反饋比例放大器

該放大器的核心部分是一個高性能的微控制器，通過其中的程序實現模擬式比例放大器中信號處理電路的所有功能，而對比例電磁鐵的電流進行閉環調節部分的功能仍然采用模擬電路實現。圖79為其功能框圖。

該比例放大器的基本特征是：①適用于控制帶位置電反饋的比例閥；②通過485串行接口對放大器進行配置和參數設置；③采用一個功能強大的微型控制器實現信號處理任務；④程序內預置各種適用類型的閥參數，通過串口接口選擇受控閥的型號；⑤設定值的輸入可根據實際需要選定電壓或電流，電壓輸入為差分輸入；⑥設定值輸入可進行增益及偏置調節；⑦內部電源為開關電源；⑧四個二進制代碼的輸入信號用來起動來自記憶體的參數設置（設定值），該存儲器最多可存儲16套參數。
