比例方向閥試驗回路

電液比例方向閥有三通形與四通形之分，它們又有帶與不帶內置式壓力補償器之區別。

下面介紹的三通、四通比例方向閥液壓測試典型回路不僅適用于普通換向閥、四通比例方向閥穩態試驗油路，也適用于電液伺服閥穩態特性的測試。

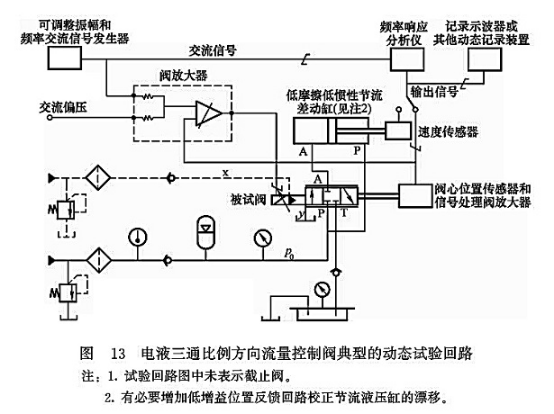

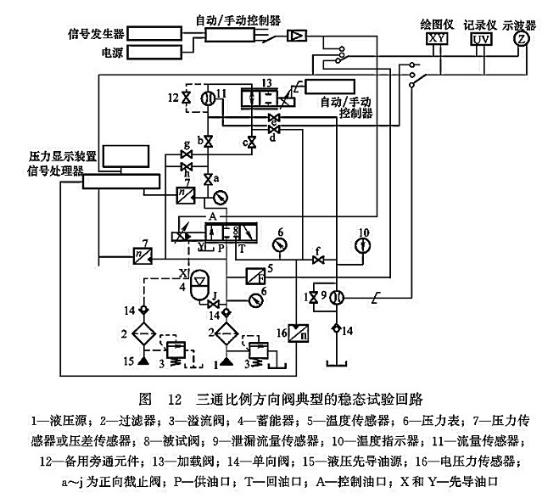

圖12、圖13所示分別是三通比例方向閥的穩態和動態試驗回路。圖12中被試閥8為電液比例方向控制閥，13為加載閥，可以是手動控制的或自動控制的，a～j為截止閥，均是為檢測被試閥而設置的。比例方向節流閥的動態測試，可采用位移傳感器直接檢測方向閥功率級閥心的雙向位移響應特性。

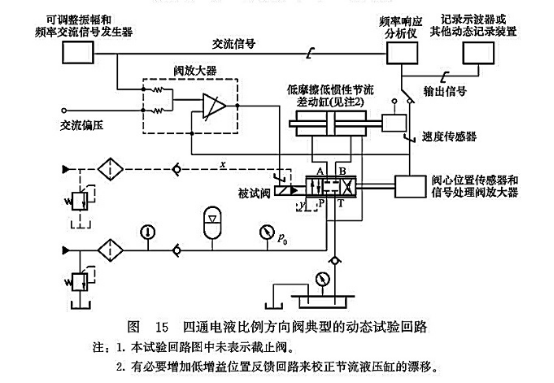

圖14、圖15所示分別是四通比例方向閥的穩態和動態試驗回路。從圖12～圖15可以看出，三通與四通比例方向閥的試驗回路之間的區別，僅在于穩態加載回路是單路或是雙路的不同；動態加載裝置兼作動態流量檢測之用的低摩擦、低慣性液壓缸的活塞桿是單出桿或是雙出桿的形式不同而已。因此，三通與四通比例方向閥的穩態、動態檢測項目和試驗方法也基本相同。

在此以四通比例方向閥為例，說明比例方向閥的部分試驗項目及試驗方法。
