擺線馬達輸出無力故障及診斷排除

    ①故障現象某工程機械使用伊頓公司生產的平面配流的低速大轉矩多功能擺線馬達，其壓力為15.5MPa，排量為245mL/r。該馬達在工作中出現了輸出無力現象。

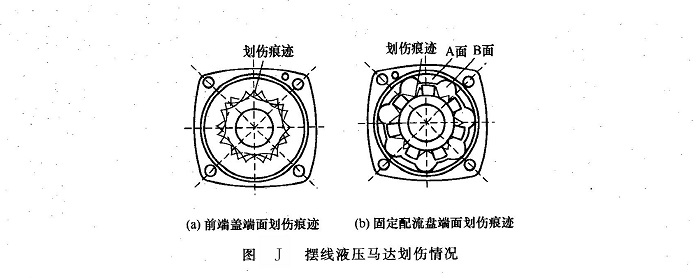

②原因分析拆檢發現，與馬達定子、轉子端面相接觸的前端蓋端面上和固定配流盤端面上分別有3道七邊形波紋狀的明顯劃傷痕跡。前端蓋端面上的劃傷情況較輕，劃傷深度較淺[圖J(a) ]；固定配流盤端面劃傷較重，劃傷深度為0.1～0.2mm、寬度為0.1～0.3mm[圖J(b)]，由于前端蓋端面及配流盤端面劃傷后，將使馬達七個封閉油腔相互串通，造成馬達內泄漏嚴重,從而嚴重影響馬達輸出轉矩，在工作中表現為馬達工作無力。由于該機工作條件十分惡劣，作業對象是水泥砂石，又缺乏必要的防塵措施，使液壓油嚴重污染，造成馬達端面運動副磨損劃傷，這是主要原因。

   ③修復方法及效果

    a．因前端蓋端面劃傷較輕微，故可采取研磨法修復，即在研磨平臺上涂上紅丹粉，用600號研磨砂作磨料，反復研磨，最終磨去該表面上的劃痕，并保證表面有最低粗糙度和最高精度。

    b．因配流盤表面劃痕較深，且該表面上的A面比B面低，同時還存在密封溝槽、配油通道，故研磨時必須注意它們之間的尺寸要求。

    研磨后清洗、裝配和試機表明性能良好，達到了修復的目的。為了控制因油液污染導致的磨損劃傷，應采取如下措施：更換液壓油，清除系統內殘存的雜質顆粒及污染物；重新設置高精度過濾器；給油箱安裝防塵裝置，防止雜質進入油箱；加強防護措施，定期檢查并換油。
